Apakah PV Ribbon dan Bagaimana Ia Dihasilkan?

Apakah reben PV, dan bagaimana ia dihasilkan?

Reben PVadalah konduktor penting untuk penghantaran arus dalam modul fotovoltaik silikon kristal. Ia biasanya diperbuat daripada bahan asas tembaga kekonduksian tinggi yang mengalami proses penggelek, penyepuhlindapan dan penyaduran timah. Bergantung pada aplikasinya, reben PV dikategorikan terutamanya kepada reben interkoneksi dan reben busbar.

Reben interkoneksi menyambungkan sel suria bersebelahan, mengalirkan arus yang dihasilkan oleh sel ke rentetan sel. Reben busbar, yang biasanya bersaiz lebih besar, mengumpul arus daripada rentetan sel dan menghalakannya ke terminal keluaran modul atau kotak simpang. Akibatnya, ketepatan dimensi, kelurusan, keseragaman salutan dan sifat mekanikal reben secara langsung memberi kesan kepada kestabilan proses pematerian dan kebolehpercayaan jangka panjang modul.

Mengapa Wayar Tembaga Mesti Digulung Menjadi Reben Rata?

Kawat tembaga bulat tradisional tidak boleh digunakan secara langsung dalam modul PV; ia memerlukan ubah bentuk plastik untuk mengubah bentuk keratan rentasnya, mengubah bahan daripada profil bulat kepada jalur rata dengan nisbah lebar kepada ketebalan yang tepat.

Dalam pengeluaran reben, fungsi teras proses penggulungan bukan semata-mata untuk "meratakan wayar tembaga," tetapi untuk mencapai lebar, ketebalan, kualiti tepi dan kerataan yang stabil melalui ubah bentuk terkawal. Turun naik dalam lebar boleh menjejaskan penjajaran pematerian, ketebalan tidak sekata memberi kesan kepada ketekalan rintangan elektrik, dan kelurusan yang lemah boleh menyebabkan ketidakteraturan penggulungan dan penyaduran timah yang tidak stabil dalam langkah seterusnya.

Oleh itu, proses penggulungan reben PV memerlukan kawalan serentak ke atas ubah bentuk bahan, penyelarasan ketegangan, pemeriksaan dimensi dan kualiti permukaan.

Proses Pengilangan Reben PV

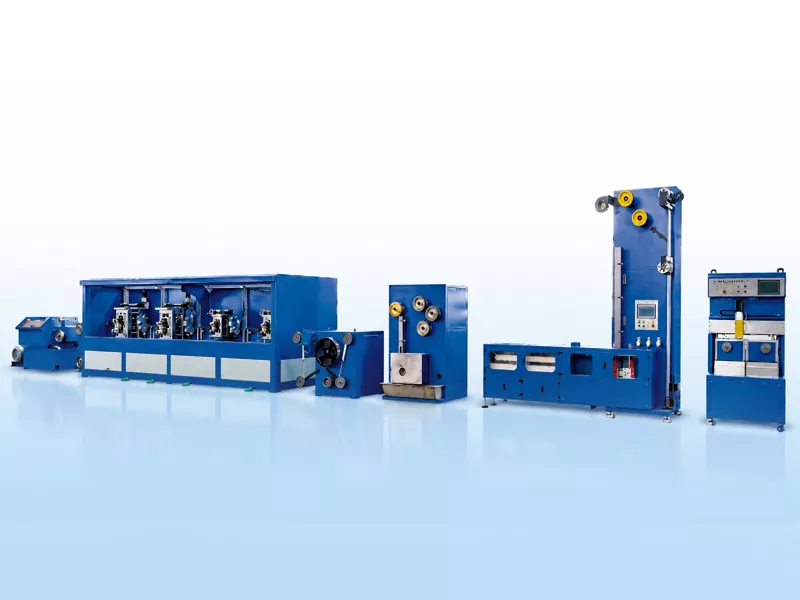

Sebuah tipikalBarisan pengeluaran reben PVmenggunakan wayar tembaga bebas oksigen TU1 sebagai bahan mentah. Melalui proses seperti lukisan wayar berbilang peringkat, gelek ketepatan, penyepuhlindapan berterusan, rawatan fluks, penyaduran timah celup panas, dan penggulungan automatik, ia mencapai pembuatan berterusan reben konduktif rata bersalut timah daripada dawai tembaga bulat.

Daripada Wayar Tembaga kepada Proses Pembuatan Reben PV

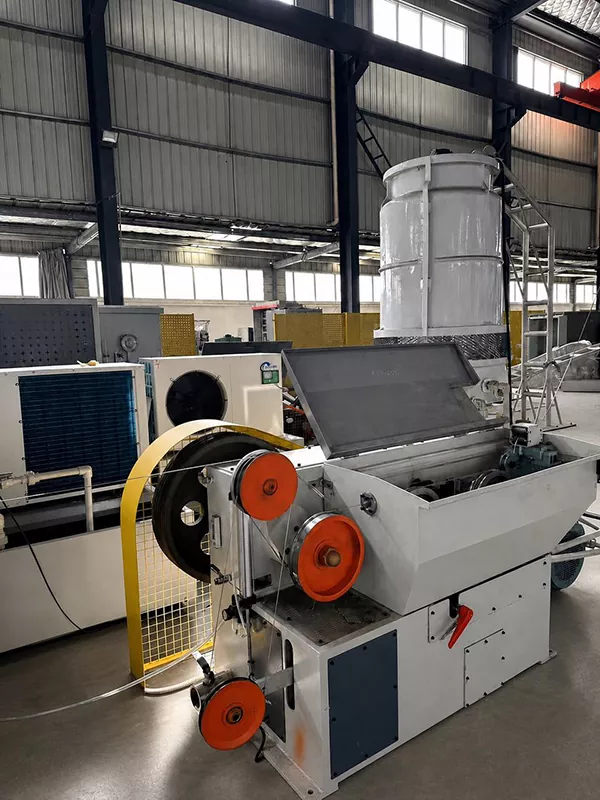

Mesin Lukisan

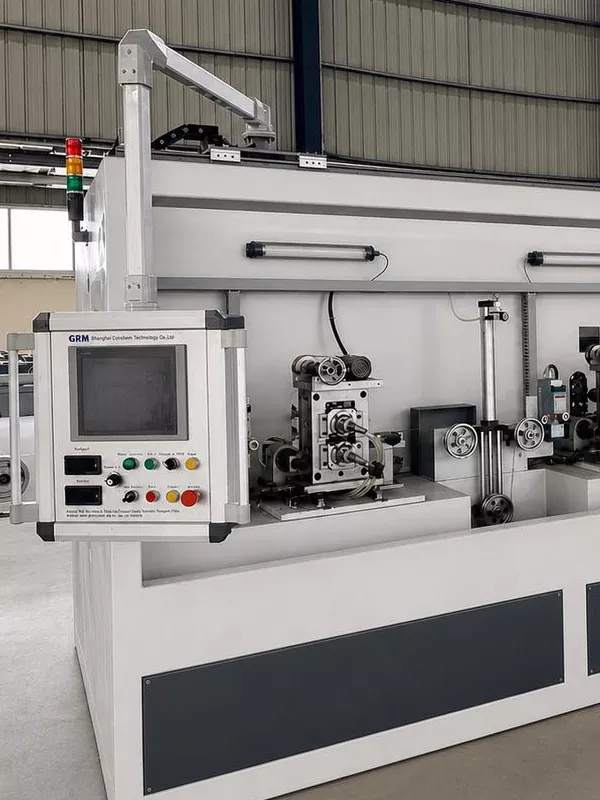

4 Pendirian Gulung

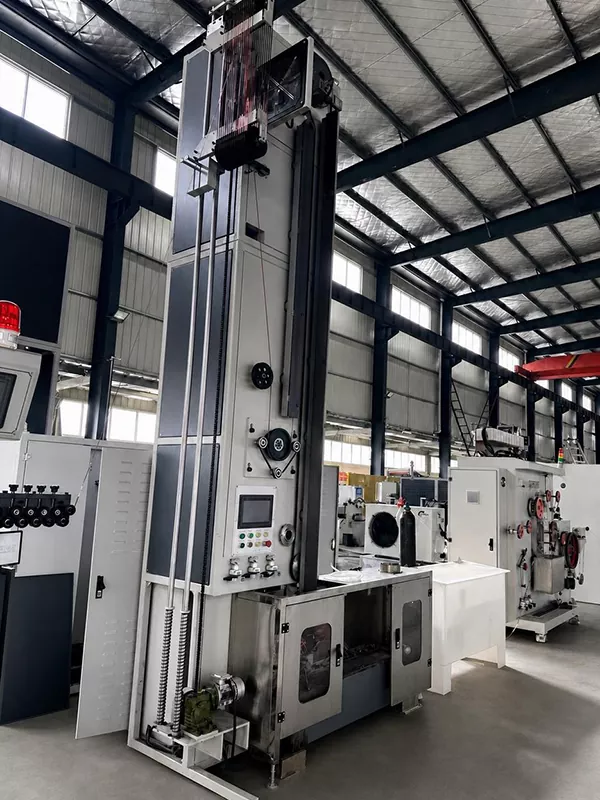

Penyepuhlindapan

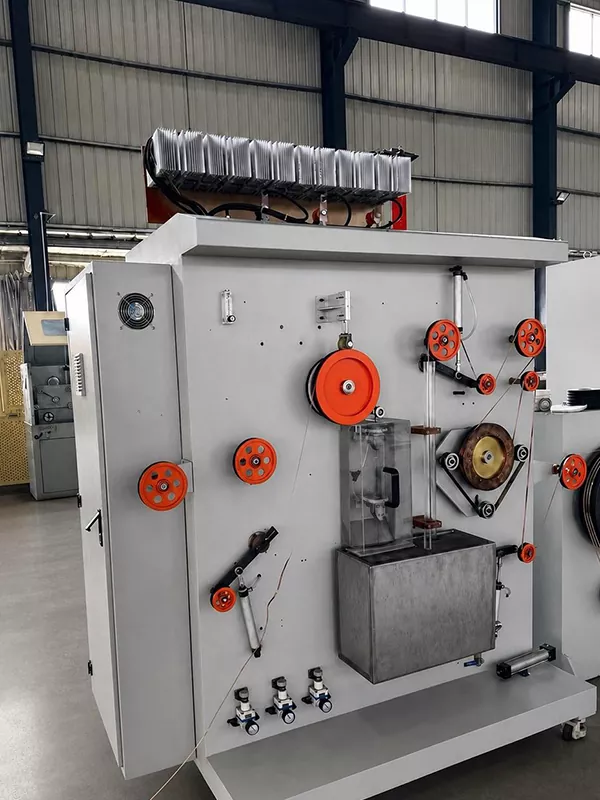

Salutan Timah

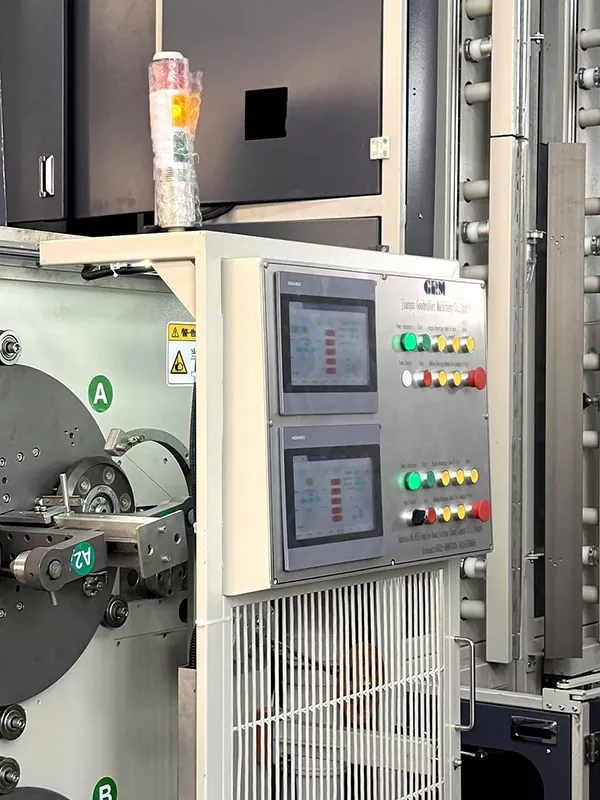

Gegelung Automatik Chang

Pengambilan Ketepatan

Wayar Tembaga Bulat → Lukisan Wayar → Penggulungan Ketepatan → Penyepuhlindapan → Rawatan Fluks → Penyaduran Timah Panas-celup → Penggulungan Automatik

Cabaran Pengilangan Utama

1. Kawalan Lebar dan Ketebalan

Lebar dan ketebalan reben menentukan kawasan sentuhan pematerian, ketekalan rintangan elektrik, dan kestabilan susun atur modul. Untuk produk busbar yang lebar dan nipis, walaupun turun naik kecil semasa penggulungan dikuatkan dalam peringkat penyaduran timah dan penggulungan seterusnya.

2. Jalur Kerataan dan Kelurusan

Kerataan dan kelurusan jalur menjejaskan laluan semasa penyaduran timah, kestabilan tegangan dan kekemasan belitan. Kelurusan yang lemah menyebabkan jalur bersiar-siar, membawa kepada penggulungan yang tidak sekata atau masa henti untuk pelarasan dalam proses seterusnya.

3. Penyepuhlindapan dan Sifat Mekanikal

Jalur kuprum yang digulung memerlukan penyepuhlindapan untuk menyesuaikan sifat mekanikalnya. Penyepuhlindapan yang tidak mencukupi mengakibatkan kekerasan yang berlebihan, yang menghalang pematerian dan pelepasan tekanan seterusnya dalam modul; sebaliknya, penyepuhlindapan berlebihan boleh menjejaskan kestabilan pengeluaran dan ketekalan dimensi.

4. Keseragaman Salutan Timah

Penyaduran timah celup panas memerlukan liputan lengkap pada permukaan dan tepi reben. Salutan yang terlalu nipis menjejaskan kebolehmaterian, manakala salutan yang terlalu tebal meningkatkan penggunaan bahan dan boleh menjejaskan ketekalan dimensi.

5. Konsisten Penggulungan

Penggulungan automatik menjejaskan bukan sahaja penampilan produk tetapi juga pembungkusan, pengangkutan dan penggunaannya yang seterusnya. Faktor-faktor seperti kawalan ketegangan, mekanisme lintasan dipacu servo, dan kaedah menukar kili menentukan keketatan belitan dan penjajaran tepi.

Mengapa Pengukuran Dalam Talian Penting

Dalam pengeluaran berterusan, semakan spot manual tidak dapat memberikan maklum balas tepat pada masanya mengenai variasi lebar dan ketebalan yang berlaku semasa proses penggelek. Pengukuran laser dalam talian memantau sisihan dimensi dalam masa nyata dan menyuap data ke antara muka pengendali, membolehkan pengendali melaraskan parameter proses dengan segera.

Bagi pengeluar reben PV, nilai pemeriksaan dalam talian bukan sahaja terletak pada pengesanan produk yang tidak mematuhi tetapi juga dalam meminimumkan variasi kelompok ke kelompok dan meningkatkan konsistensi sepanjang pengeluaran berterusan.

Rangkaian Produk Biasa

Dimensi siap biasa untuk bar bas PV berkisar antara 3 hingga 8 mm lebar dan 0.2 hingga 0.4 mm dalam ketebalan. Keperluan khusus mengenai dimensi, toleransi, ketebalan salutan timah, dan sifat mekanikal ditentukan oleh reka bentuk modul, proses pematerian dan piawaian produk pelanggan.

Kesimpulan

Pembuatan reben PV bukan proses yang melibatkan satu peralatan; sebaliknya, ia adalah proses bersepadu yang berterusan yang terdiri daripada lukisan wayar, penggelek, penyepuhlindapan, penyaduran timah, pemeriksaan dan penggulungan. Untuk pembuatan modul fotovoltaik berkecekapan tinggi, dimensi reben yang stabil, kelurusan yang baik, salutan timah yang seragam dan sifat mekanikal yang boleh dikawal adalah asas untuk memastikan kualiti pematerian modul dan kebolehpercayaan jangka panjang.
