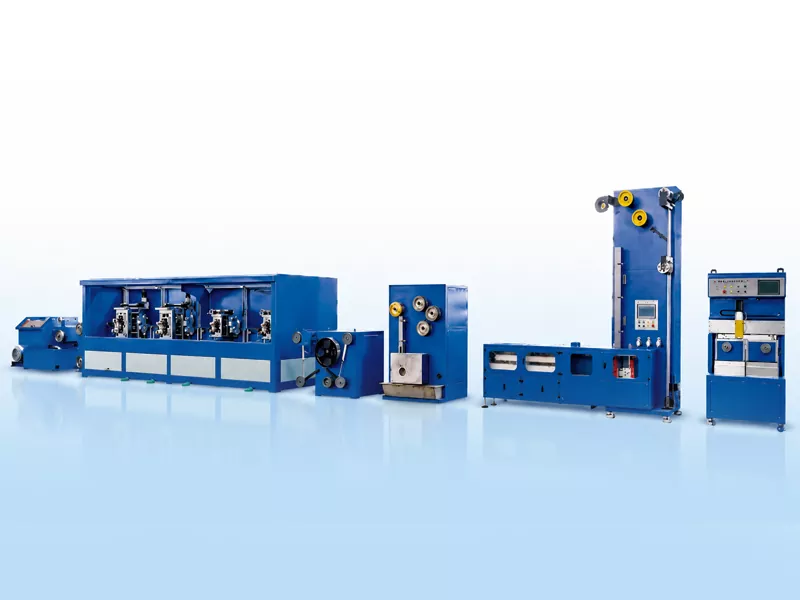

Barisan Pengeluaran Reben Busbar PV

Barisan Pengeluaran Reben Busbar GRM PV direka untuk terus memproses wayar bulat tembaga bebas oksigen TU1 menjadi reben konduktif rata bersalut timah ketepatan tinggi. Talian ini sesuai untuk reben sambung PV, reben busbar, dan pengeluaran reben busbar reflektif.
Garisan lengkap menyepadukan lukisan wayar, gelek ketepatan, penyepuhlindapan berterusan, rawatan fluks, salutan timah celup panas dan pengambilan automatik. Ia membantu pengeluar reben PV mengawal ketepatan lebar dan ketebalan, kualiti salutan timah, kelurusan jalur dan konsistensi penggulungan.
Barisan pengeluaran reben busbar GRM adalah kira-kira 26 m panjang dan 3 m lebar, dengan jumlah berat talian kira-kira 14 tan. Kelajuan reka bentuk boleh mencapai sehingga 150 m/min, bergantung pada saiz dawai tembaga, dimensi reben siap, kelajuan tinning dan kaedah pengambilan. Di bawah keadaan pengeluaran biasa, pengeluaran bulanan boleh mencapai kira-kira 60-80 tan.

Hantar Pertanyaan

Penerangan Produk

Daripada Wayar Tembaga kepada Reben Busbar Selesai

Barisan Pengeluaran Reben Busbar PV terutamanya menggunakan dawai tembaga sebagai bahan mentah. Dawai pertama ditarik ke diameter yang diperlukan untuk bergolek, dan kemudian dibentuk menjadi reben rata melalui gelek ketepatan berbilang pendirian. Selepas bergolek, jalur kuprum melepasi penyepuhlindapan berterusan untuk melaraskan sifat mekanikalnya, diikuti dengan rawatan fluks dan salutan timah celup panas. Akhirnya, reben siap dililit oleh sistem pengambilan automatik pada gelendong atau gegelung pancake.

Mesin Lukisan

Kawat kuprum ditarik melalui acuan hingga diameter 2.6-3.0 mm, sedia untuk digulung.

4 Pendirian Gulung

Kawat tembaga bulat digulung menjadi reben rata, dengan ketepatan lebar dan ketebalan terkawal.

Penyepuhlindapan

Penyepuhlindapan litar pintas digunakan dengan perlindungan gas lengai dan penyejukan air beredar untuk meningkatkan sifat mekanikal reben kuprum.

Salutan Timah

Salutan timah celup panas digunakan. Pisau udara mengawal ketebalan lapisan timah, dan kipas penyejuk membantu menstabilkan kualiti permukaan. Ketebalan salutan timah satu sisi: 0.01-0.025 mm.

Gegelung Automatik Chang

Fungsi pilihan termasuk servo traversing, pertukaran kili automatik, pemotongan automatik dan rakaman automatik.

Pengambilan Ketepatan

Penggulungan gelendong: sehingga 30 kg.

Penggulungan gegelung pancake: pilihan 1-2 kg.

R&D dan Paten

Sejak 2015, GRM terus membangunkan peralatan pembuatan untuk reben sambung PV dan reben busbar. Syarikat itu telah memperoleh pelbagai paten teknikal yang berkaitan dengan penggulungan ketepatan, penyepaduan barisan pengeluaran dan proses pembuatan reben PV.

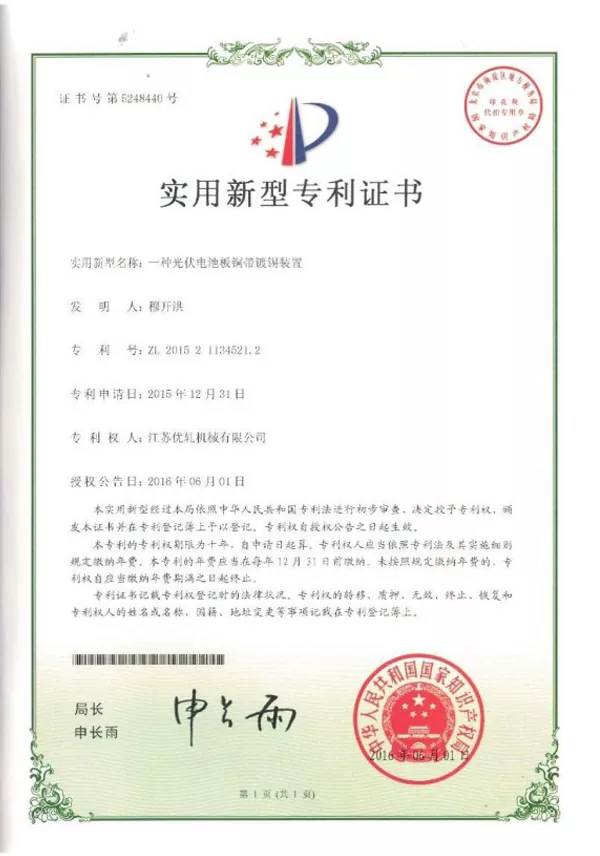

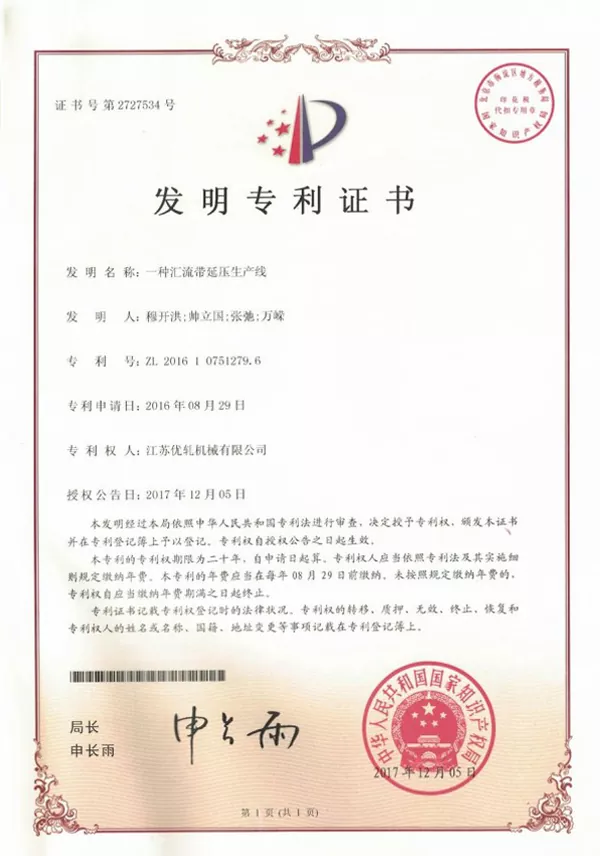

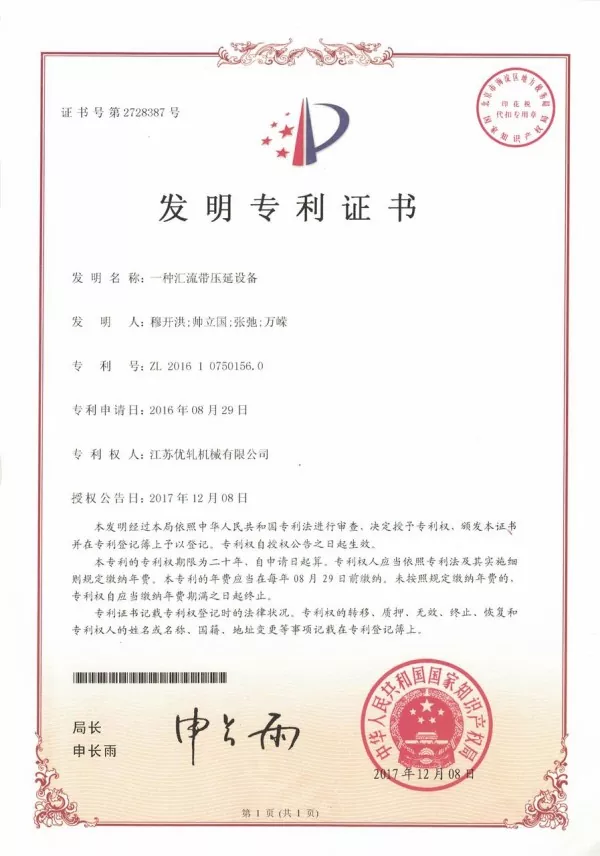

Teknologi Dipatenkan GRM untuk Peralatan Pengilangan Reben PV

Ciri-ciri Utama

Pengeluaran berterusan daripada input wayar tembaga kepada keluaran reben busbar bersalut timah siap.
Kekonsistenan dimensi yang dipertingkatkan, keseragaman salutan dan kualiti penggulungan.
Penyelarasan ketegangan dan pengambilan automatik membantu mengurangkan gangguan pengeluaran dan campur tangan manual.
Menyokong kedua-dua reben busbar standard dan pengeluaran reben busbar reflektif untuk keperluan bahan modul PV yang berbeza.
Menyediakan pengeluar reben PV dengan penyelesaian pengeluaran bersepadu yang tertumpu pada kawalan proses, konsistensi produk dan kecekapan pengeluaran.

Soalan Lazim

1.Apakah julat saiz produk siap?

Lebar siap: 3-8 mm.

Ketebalan siap: 0.2-0.4 mm.

2.Apakah julat toleransi dan sifat mekanikal?

Toleransi lebar: ±0.085 mm.

Toleransi ketebalan: ±0.01 mm.

Kekuatan tegangan: ≥260 MPa.

Kekuatan hasil: 90-130 MPa.

3.Apakah kaedah salutan timah yang digunakan?

Talian menggunakan salutan timah celup panas, dengan litupan penuh di sekeliling reben, termasuk kedua-dua tepi sisi.

4.Bagaimanakah lebar dan ketebalan produk diukur?

Pendirian keempat kilang bergolek empat diri dilengkapi dengan dua sistem pengukuran laser, satu untuk ukuran lebar dan satu untuk pengukuran ketebalan. Data pengukuran boleh dipaparkan pada HMI.

5.Apakah bahan yang boleh diproses?

Barisan Pengeluaran Reben Busbar PV direka terutamanya untuk wayar tembaga bebas oksigen TU1. Konfigurasi tersuai boleh disediakan mengikut aloi tembaga yang berbeza, dimensi produk dan keperluan reben khas.
